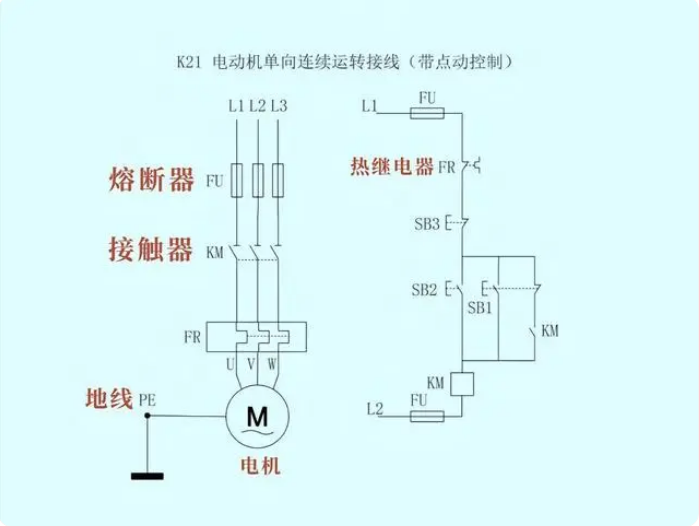

電動機單向連續運轉，帶點動

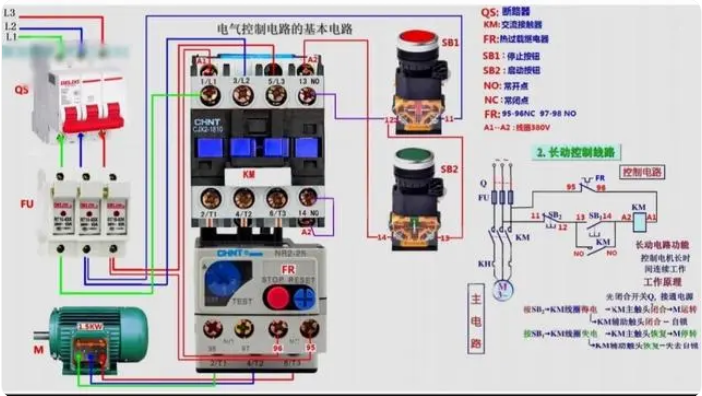

電動機長動實物接線圖

長動電路功能：控制電機長時間連續工作

工作原理

先閉合開關Q,接通電源，按SB2KM線圈得電-KM主觸頭閉合+電機運轉，KM輔助觸頭閉合自鎖。按SB1，KM線圈失電KM主觸頭恢復，電機停轉。KM輔助觸頭13.14恢復失去自鎖。

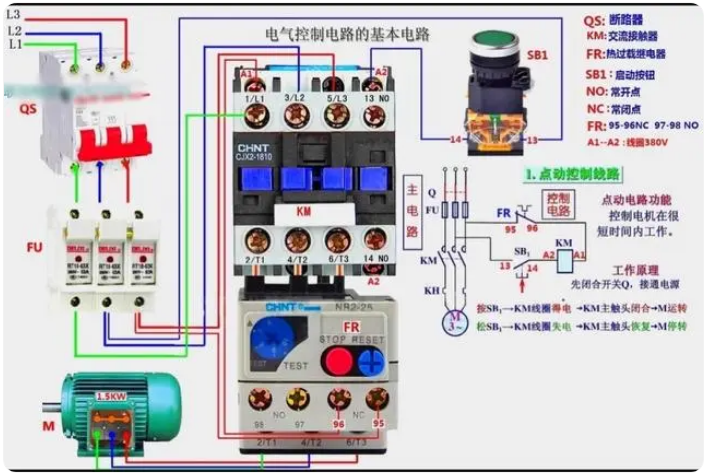

電動機點動實物接線圖

點動電路功能：控制電機在很短時間內工作。

工作原理

先閉合開關Q,接通電源，按SB1KM線圈得電+KM主觸頭閉合，電機運轉機。松SB1，KM線圈失電KM主觸頭恢復，電機停止機。
